序章 100周年を機に、映写機の歴史をたどる
映画館や学校、企業の上映会など、かつて映像を映し出すために欠かせなかったのが「映写機」です。
現在ではプロジェクターが主流となり、映写機を目にする機会はほとんどなくなりました。しかし、「映像を映し、人に届ける」という役割は、今も昔も変わりません。
創業100周年を迎えたタケナカでは、映像技術の歩みを未来へ伝える取り組みとして、長年保管してきた映写機を復元・展示しました。

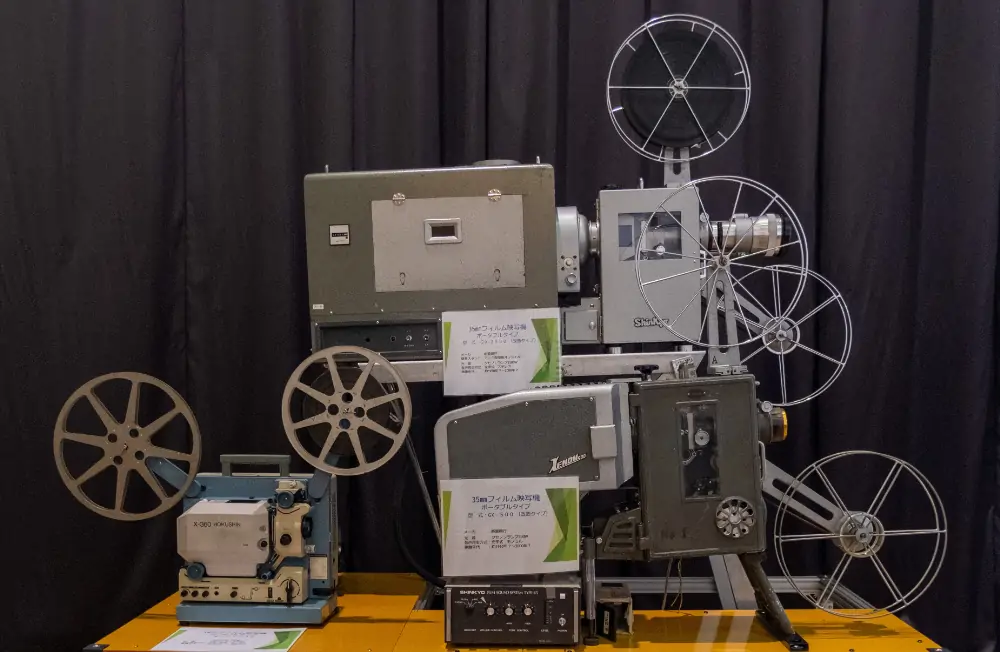

今回展示しているのは、異なる時代や用途で活躍した3台のポータブル映写機です。
これらの映写機は、大阪・高井田倉庫で長年大切に保管されてきました。
当時は、この3台以外にも映画館で使用されていた大型の据え置き型映写機が保管されていました。しかし、機材の重量や保管場所の移転などの問題から、やむを得ず廃棄されたものもありました。
今回の展示は、古い機械を保存することが目的ではありません。
映写機が活躍した時代を振り返り、映像技術がどのように進化してきたのかを知っていただくための取り組みです。
この記事では、3台の映写機の特徴や復元の舞台裏、そして映写機から現在の映像技術へとつながる歴史をご紹介します。
第１章 技術を受け継ぎ、映写機をよみがえらせる

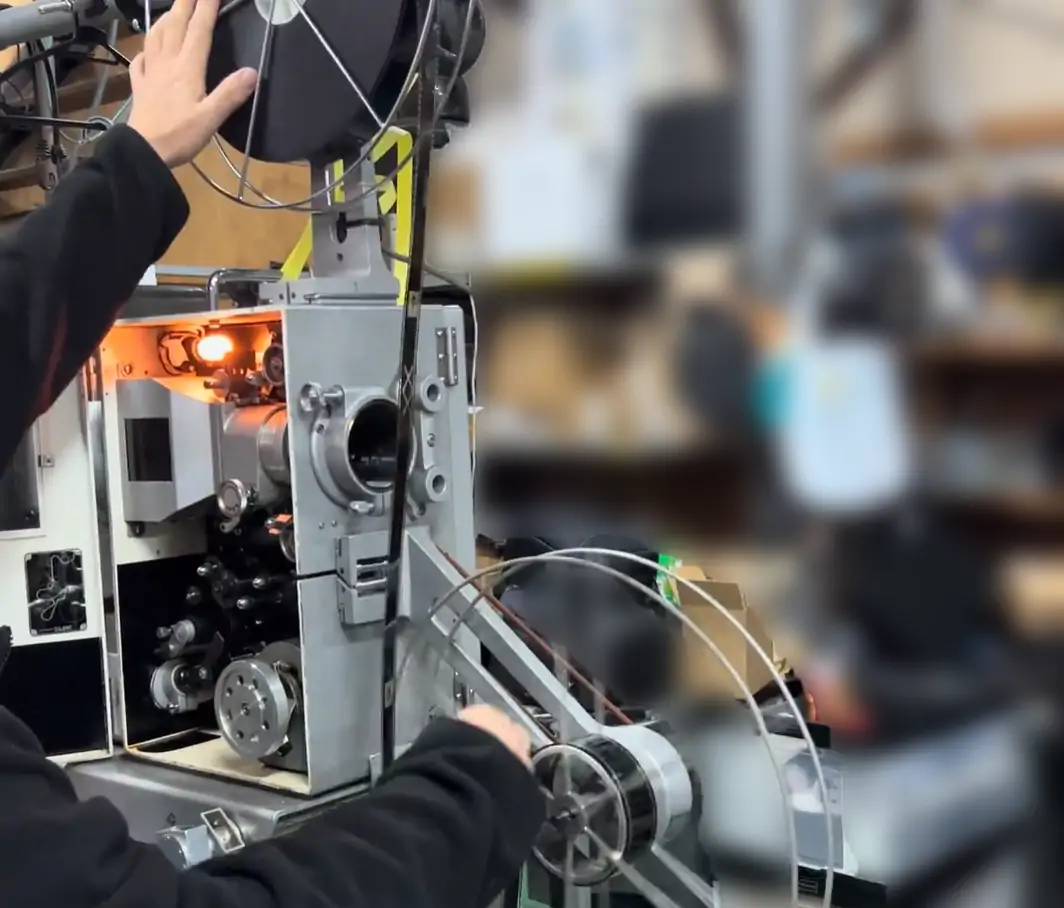

復元までの工程
展示するためには、組み立てだけではなく、その前の準備が欠かせませんでした。

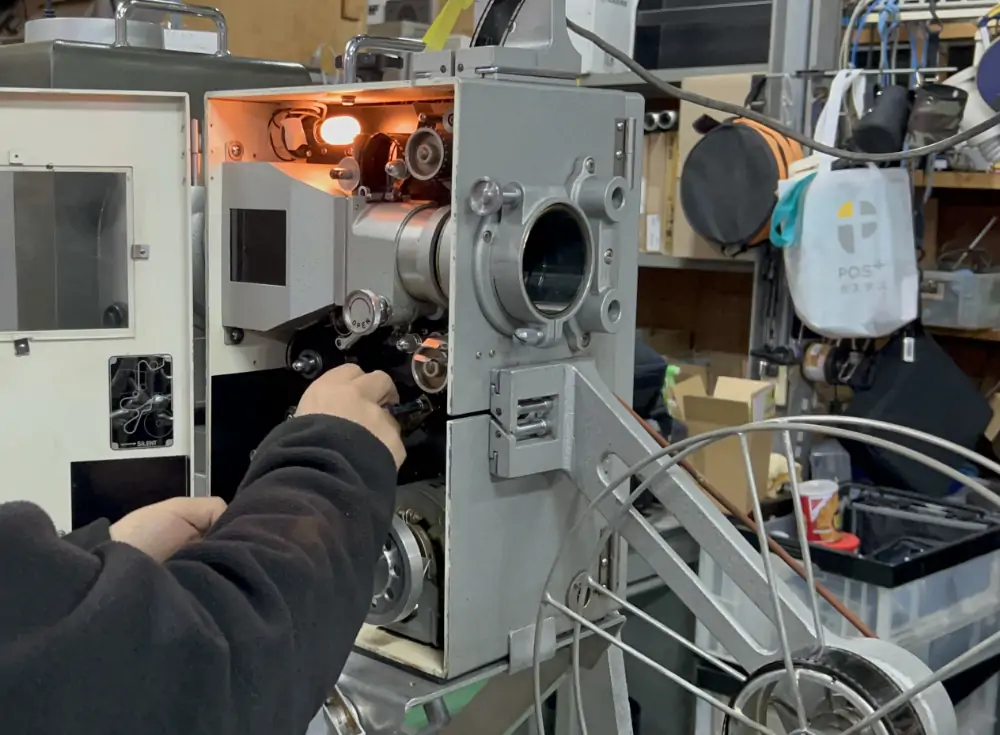

まずは機体の状態を確認し、必要な部品を探し、修復方法を検討します。こうした準備を進めた後、組み立て作業を行いました。
組み立てにかかった時間は約1日半ですが、その裏側には多くの準備と確認作業がありました。
復元に最も時間がかかったGX-500
3台の中で最も復元に時間がかかったのがGX-500です。

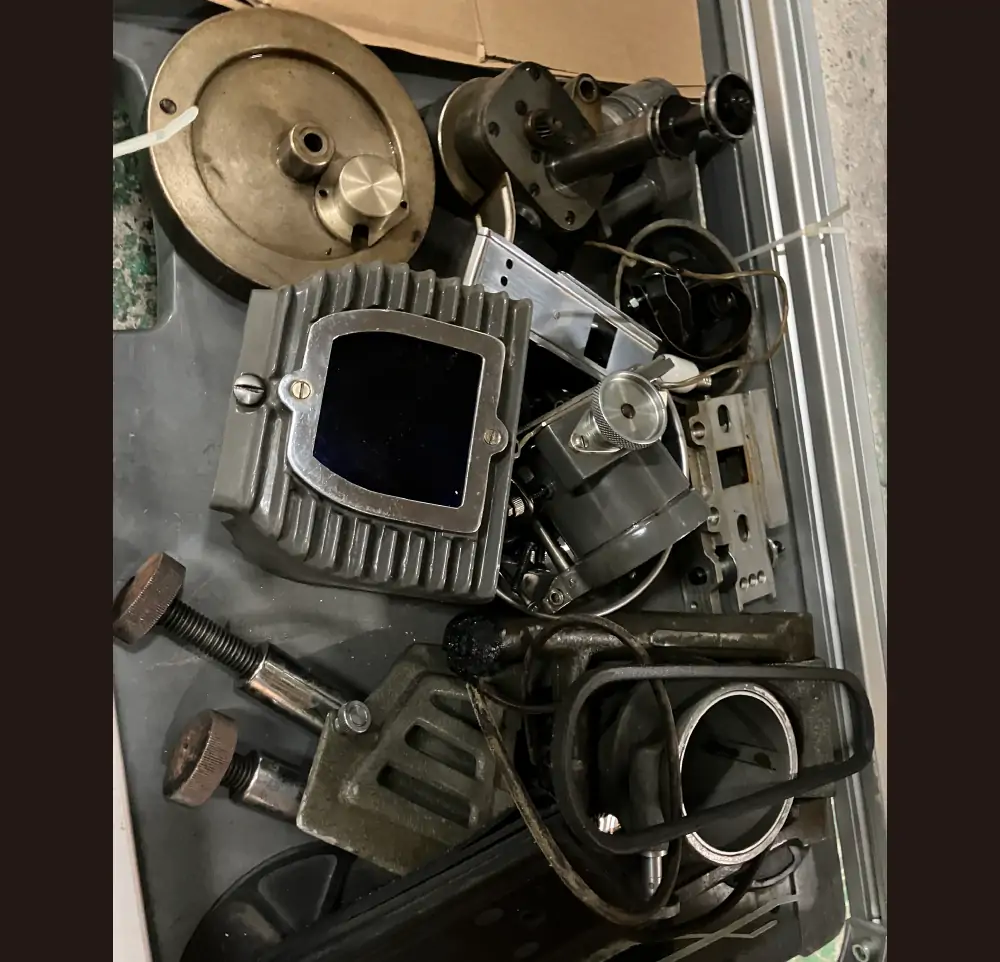

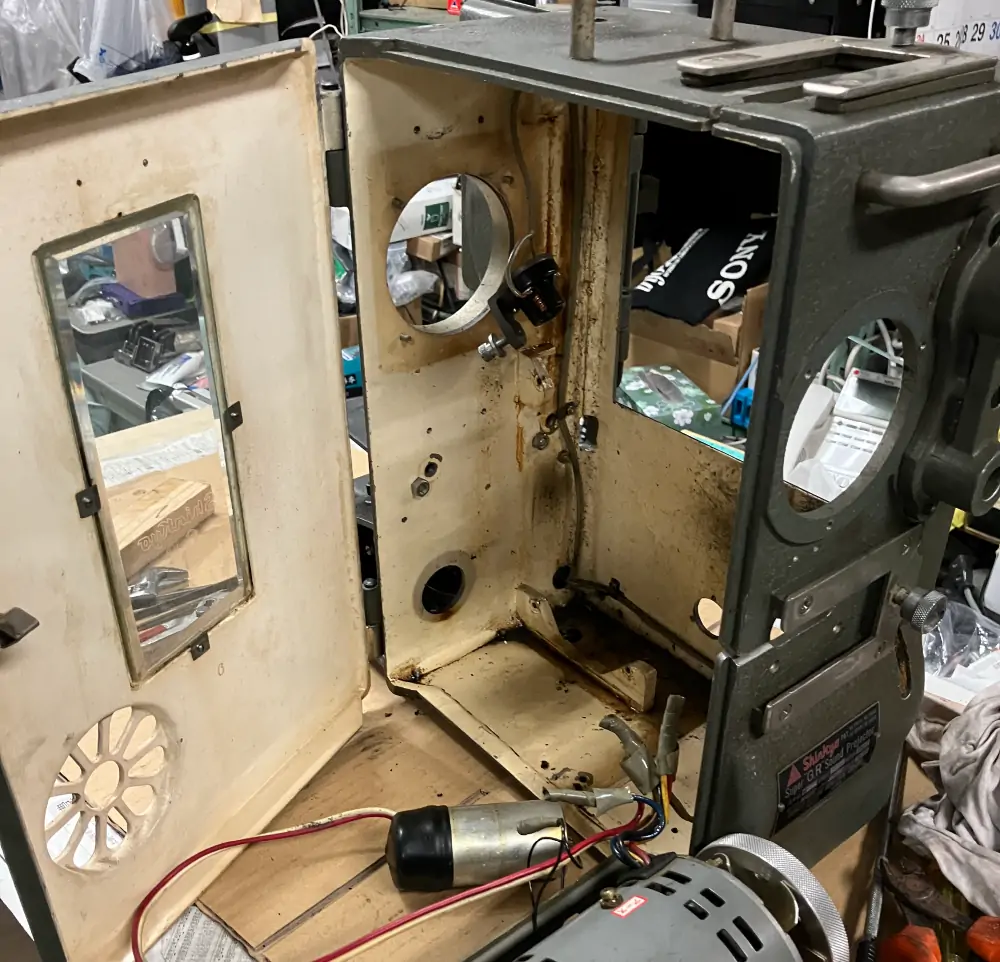

長年保管されていたため損傷や汚れが多く、まずは分解・清掃から始めました。
部品を一つずつ確認しながら作業を進め、この工程だけでも約10日間を要しました。
その後も部品の状態を確認しながら調整を重ね、展示できる状態まで復元しました。
部品を加工して復元
復元を難しくしたもう一つの理由が、交換用の部品がないことです。
映写機のメーカーはすでになく、純正部品を入手することはできません。

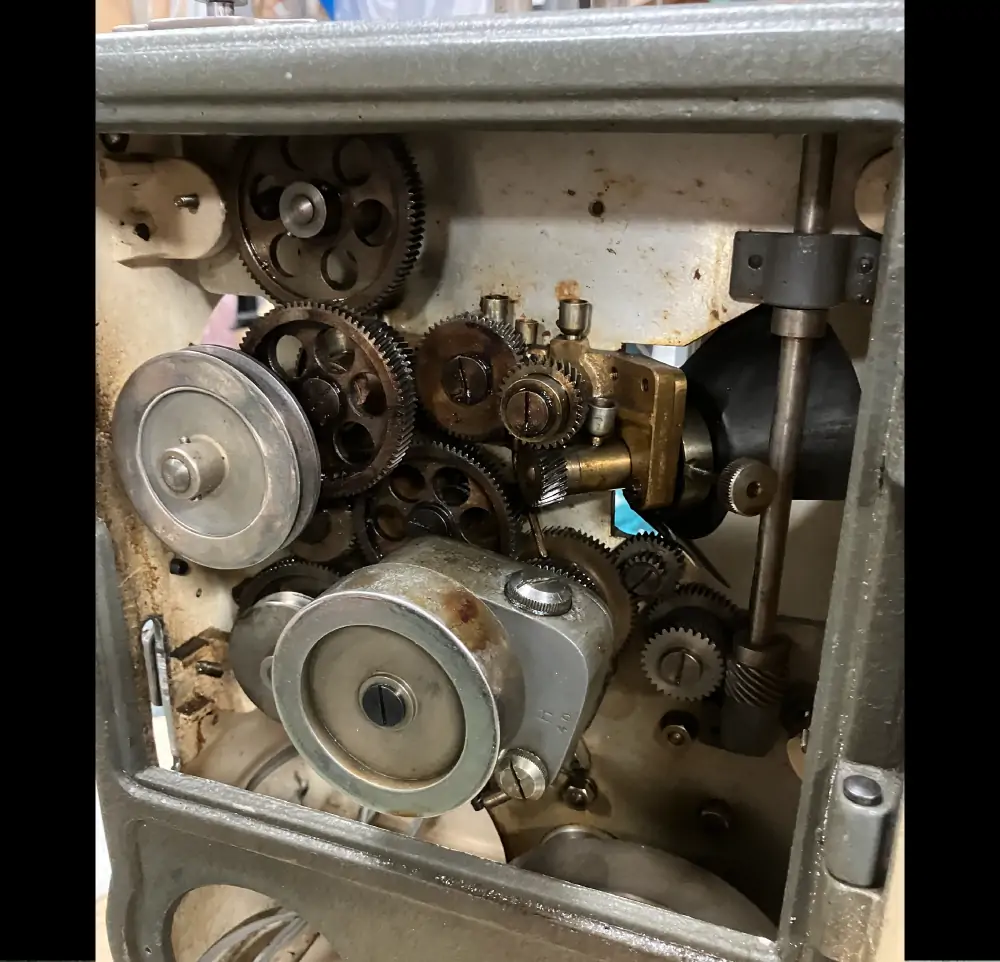

GX-500では、駆動部のプーリを旋盤で加工し、新たに製作しました。
当時の構造を理解し、寸法を確認しながら部品を仕上げるなど、長年培ってきた加工技術が復元を支えました。
受け継がれてきた技術
復元作業に立ち会った社員は、当時の様子を次のように話しています。
「技術は体が覚えているようで、すらすらと復旧作業をしていたように見えました。」
作業中には、映写機の構造や仕組みについて楽しそうに話す場面もあったそうです。
長年現場で培った知識や経験は、図面だけでは伝えられない大切な技術です。
今回の復元は、映写機を展示するためだけではありません。
100周年を機に、映像技術の歴史と、それを支えてきた技術を次の世代へ伝える取り組みでもありました。
次章では、復元された映写機を一つずつ説明していきます。
第２章 3台の映写機、それぞれの役割
一口に「映写機」といっても、その用途や性能はさまざまです。
今回展示している3台も、それぞれ異なる特徴を持ち、映像を届けるさまざまな現場で活躍してきました。
この章では、それぞれの映写機をご紹介します。

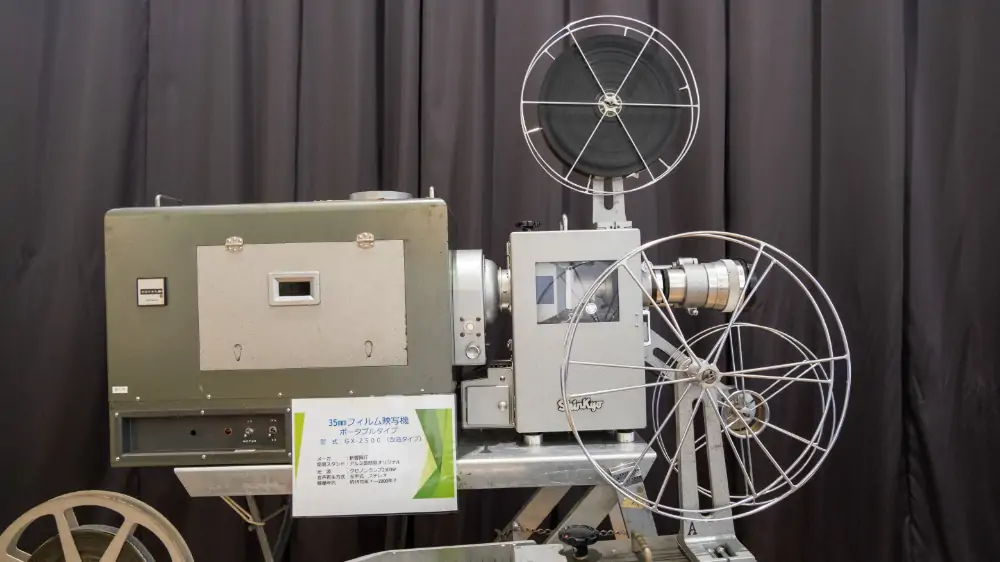

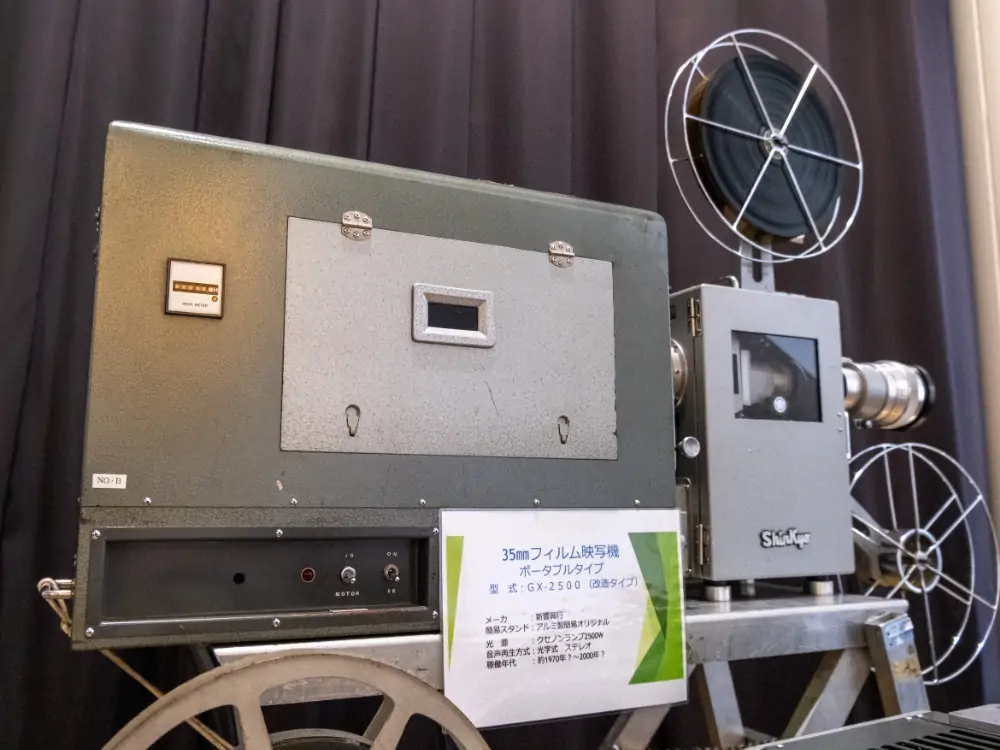

GX-2500（改造タイプ）
大型会場で迫力ある映像を届けた35mm映写機
展示されている機体には、アルミ製の簡易スタンドが取り付けられています。現場での運用を考えて工夫されたオリジナル仕様であり、実際の上映現場で活躍してきた歴史を感じさせます。
主な仕様
- フィルム：35mm
- 型式：GX-2500（改造タイプ）
- メーカー：新響興行
- 光源：クセノンランプ 2500W
- 音声：光学式ステレオ
- 簡易スタンド：アルミ製オリジナル
- 稼働年代：約1970年代～2000年頃

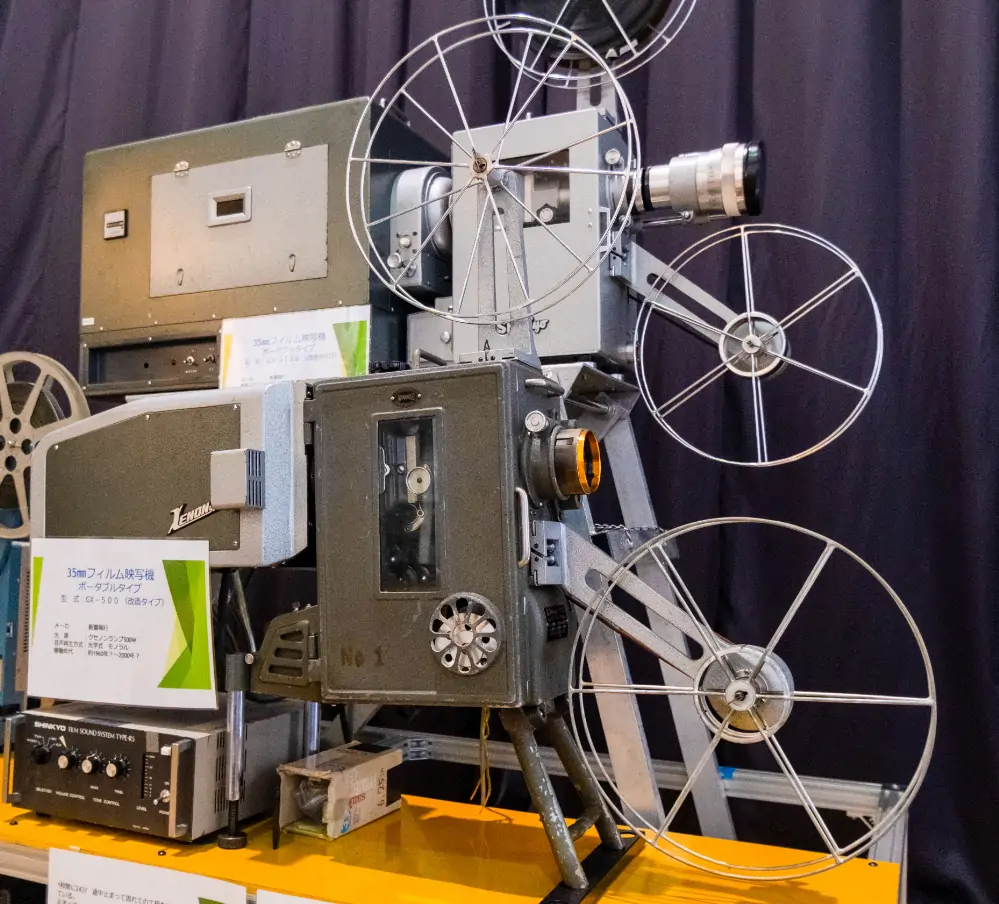

GX-500（改造タイプ）
多くの上映現場を支えた35mm映写機
映画上映だけでなく、企業や地域での上映会など、さまざまなシーンで利用されていました。
主な仕様
- フィルム：35mm
- 型式：GX-500（改造タイプ）
- メーカー：新響興行
- 光源：クセノンランプ 500W
- 音声：光学式モノラル
- 稼働年代：約1960年代～2000年頃

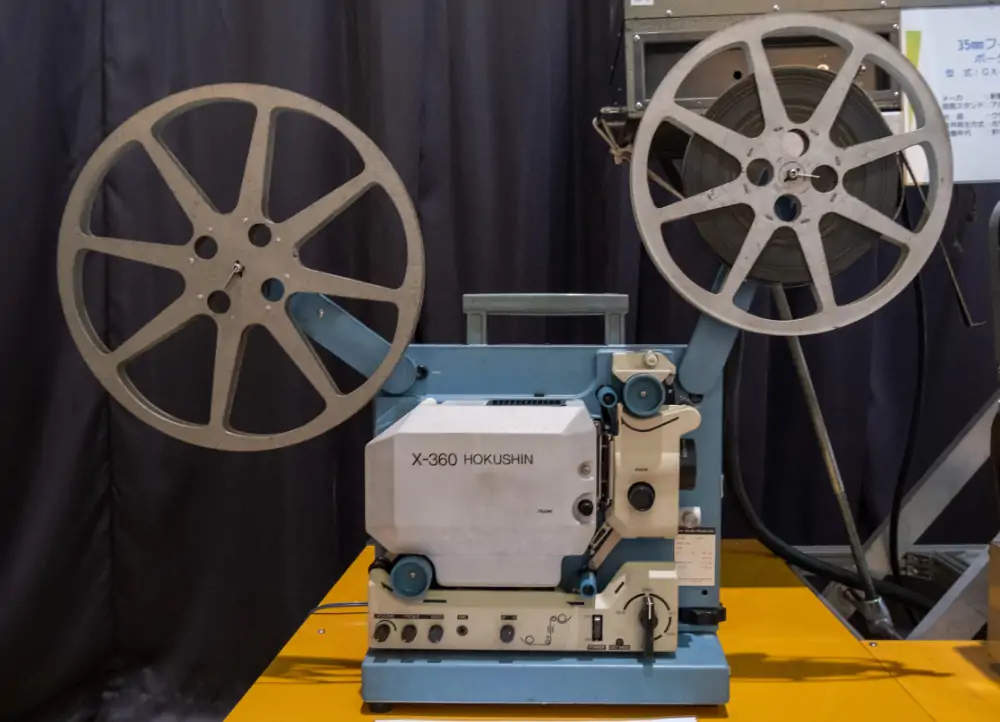

X-360
幅広い用途で活躍した16mm映写機
16mm映写機は映像文化をより身近なものとして広める役割も担っていました。
主な仕様
- フィルム：16mm
- 型式：X-360
- メーカー：HOKUSHIN（北辰）
- 光源：クセノンランプ 350W
- 音声：光学式・磁気式 モノラル
- 稼働年代：約1980年代～2000年頃
それぞれ仕様や用途は異なりますが、3台に共通しているのは、「映像を人々へ届ける」という役割です。その時代の映像文化を支えてきました。
これらの映写機は、現代のプロジェクターへと受け継がれる映像技術の礎として、今なお多くのことを私たちに語りかけています。
第３章 一台の機械に宿る、それぞれの役割
映写機は、さまざまな部品が組み合わさって動く精密な機械です。
それぞれの部品が役割を果たすことで、フィルムの映像をスクリーンへ映し出していました。
ここでは、映写機を支える主な部品をご紹介します。

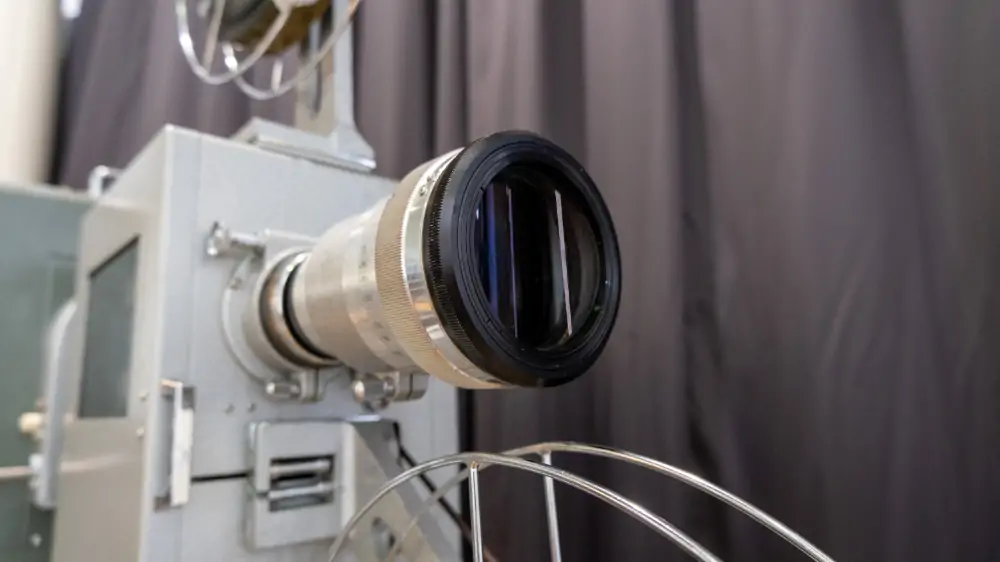

「目」 ― レンズ
レンズは、フィルムに記録された映像を拡大し、スクリーンへ映し出す部品です。
現在のプロジェクターにもレンズは使われており、映像を映すために欠かせない役割を担っています。

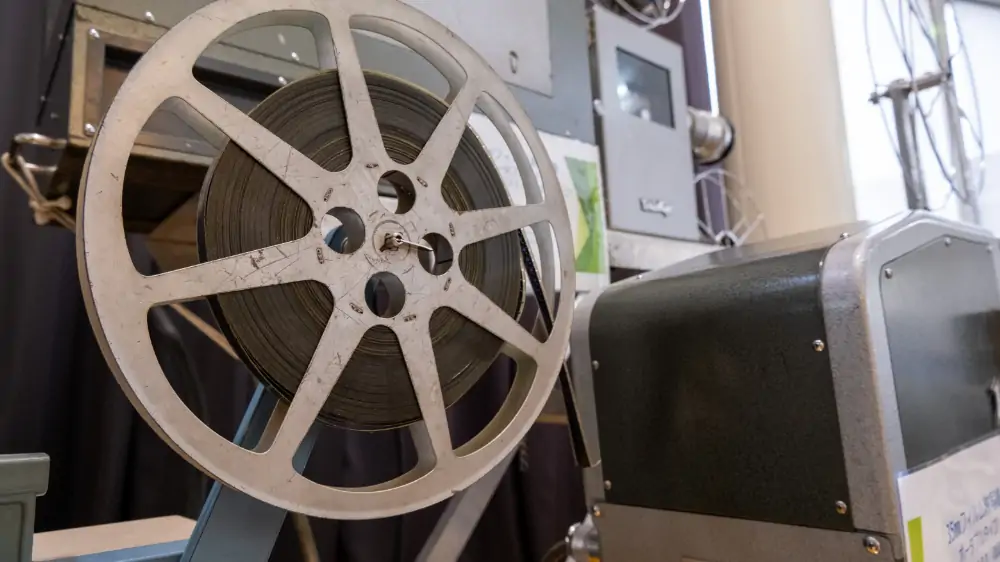

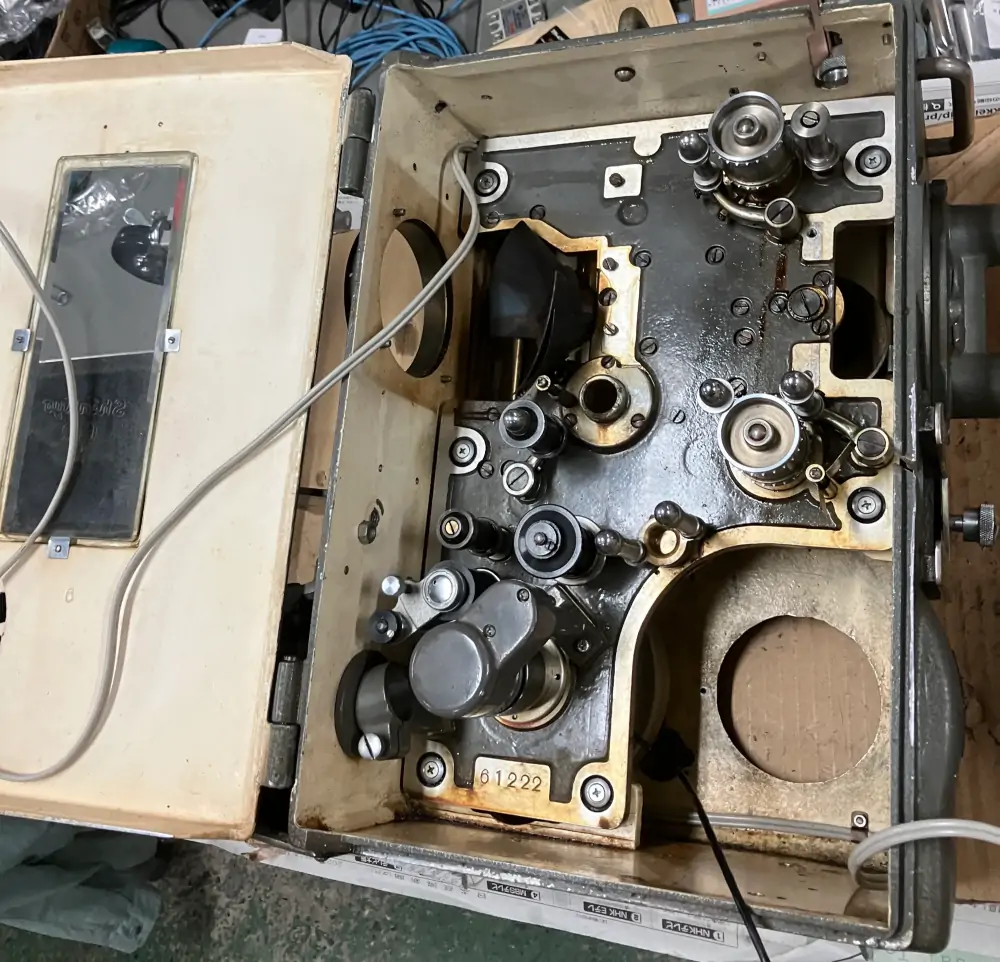

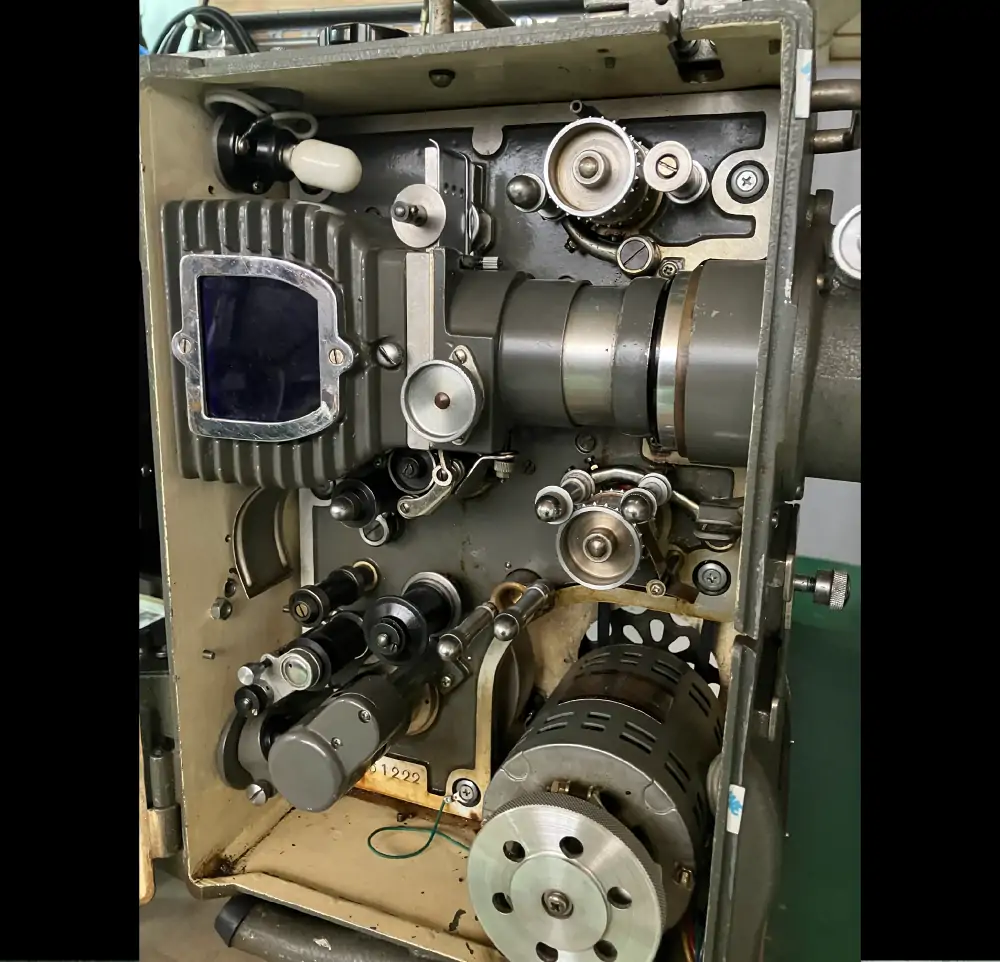

「心臓」 ― フィルム送り機構
映画は、フィルムを1秒間に24コマの速度で送ることで滑らかな映像になります。
この動きを支えているのがフィルム送り機構です。
わずかなズレでも映像に影響するため、高い精度が求められました。

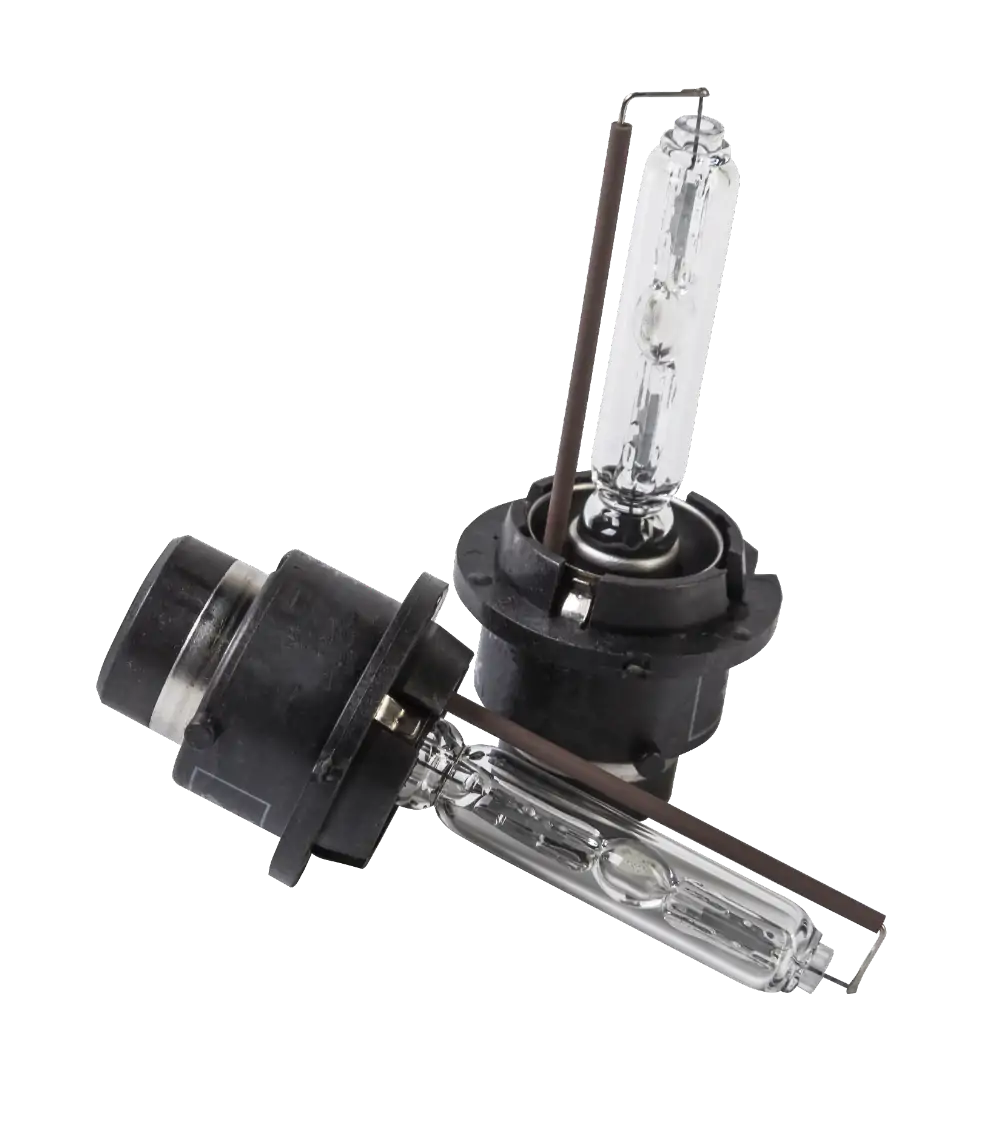

「太陽」 ― 光源
映写機は、強い光をフィルムに当てることで映像を映し出します。
今回展示している3台には、クセノンランプが搭載されています。
GX-2500は2500W、GX-500は500W、X-360は350Wと、用途に合わせて異なる光源が採用されていました。

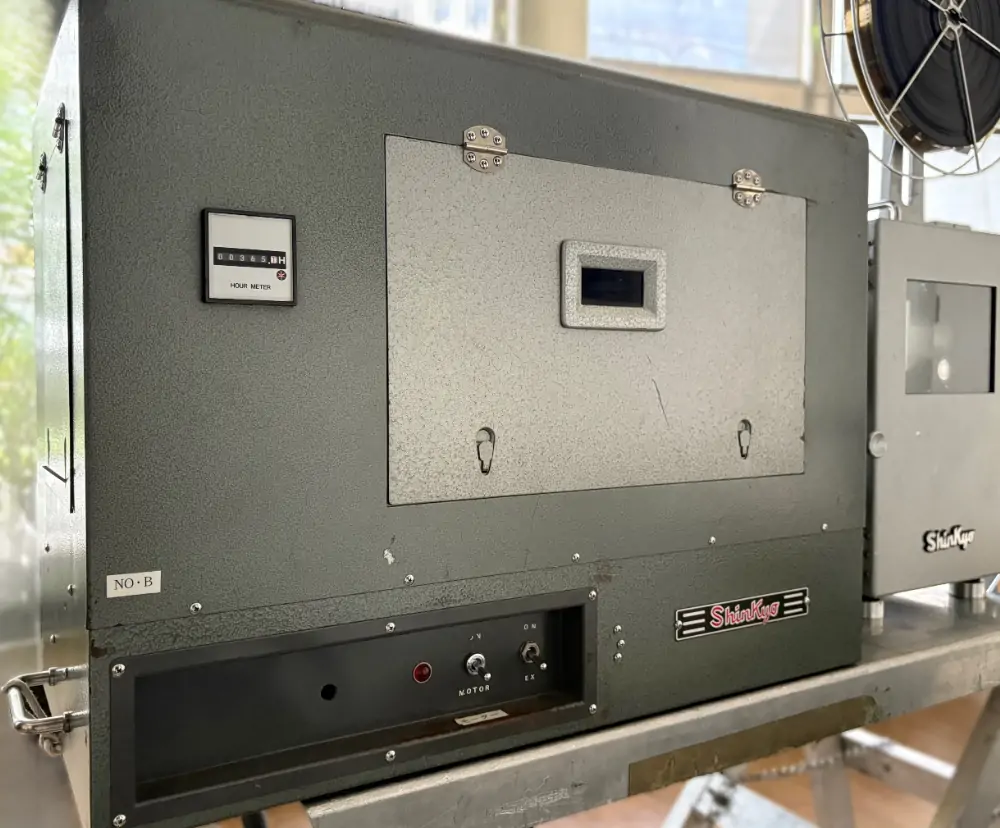

「骨格」 ― ボディ
映写機の"重量感のある金属製ボディ"は、内部の部品を支える重要な部分です。
長時間の上映にも耐えられるよう、丈夫な金属で作られています。
その重厚なつくりからは、当時のものづくりの技術を感じることができます。

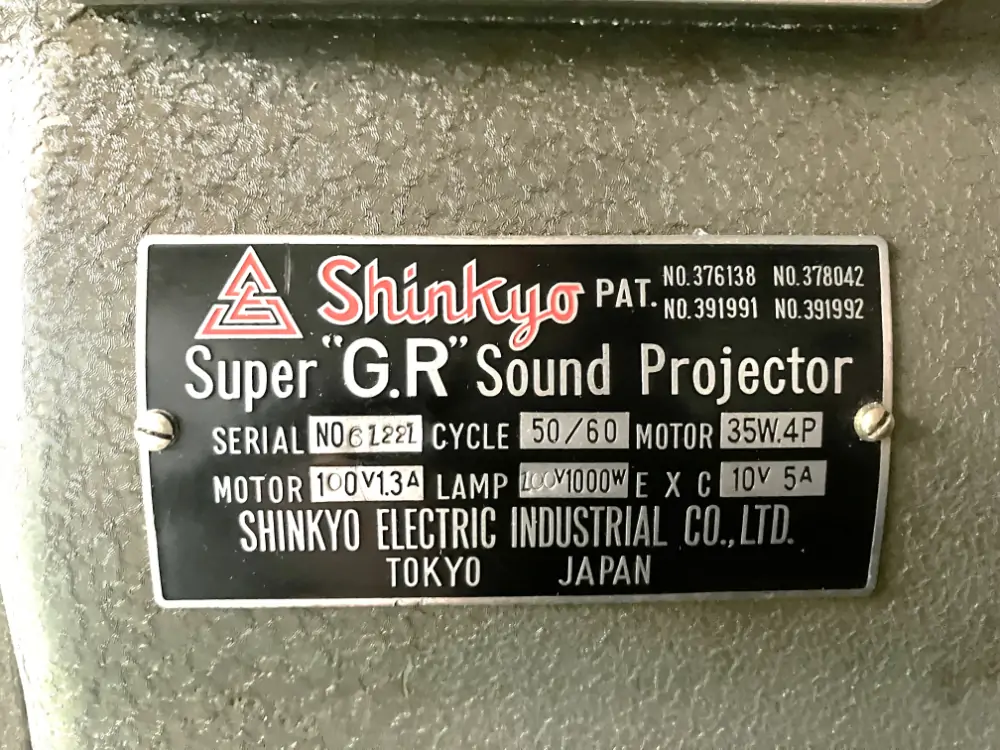

「名前」 ― 型式プレート
機体には、メーカー名や型式が記されたプレートが取り付けられています。
このプレートからは、製造された時代や機種を知ることができます。
小さな部品ですが、それぞれの映写機の歴史を知る手がかりにもなっています。
一台の映写機は、多くの部品が組み合わさることで映像を映し出しています。
こうした仕組みを理解し、一つひとつの部品を確認しながら進められたのが、今回の復元作業です。
第４章 映写機から空間演出へ ――― 映像技術は、いまも進化を続ける

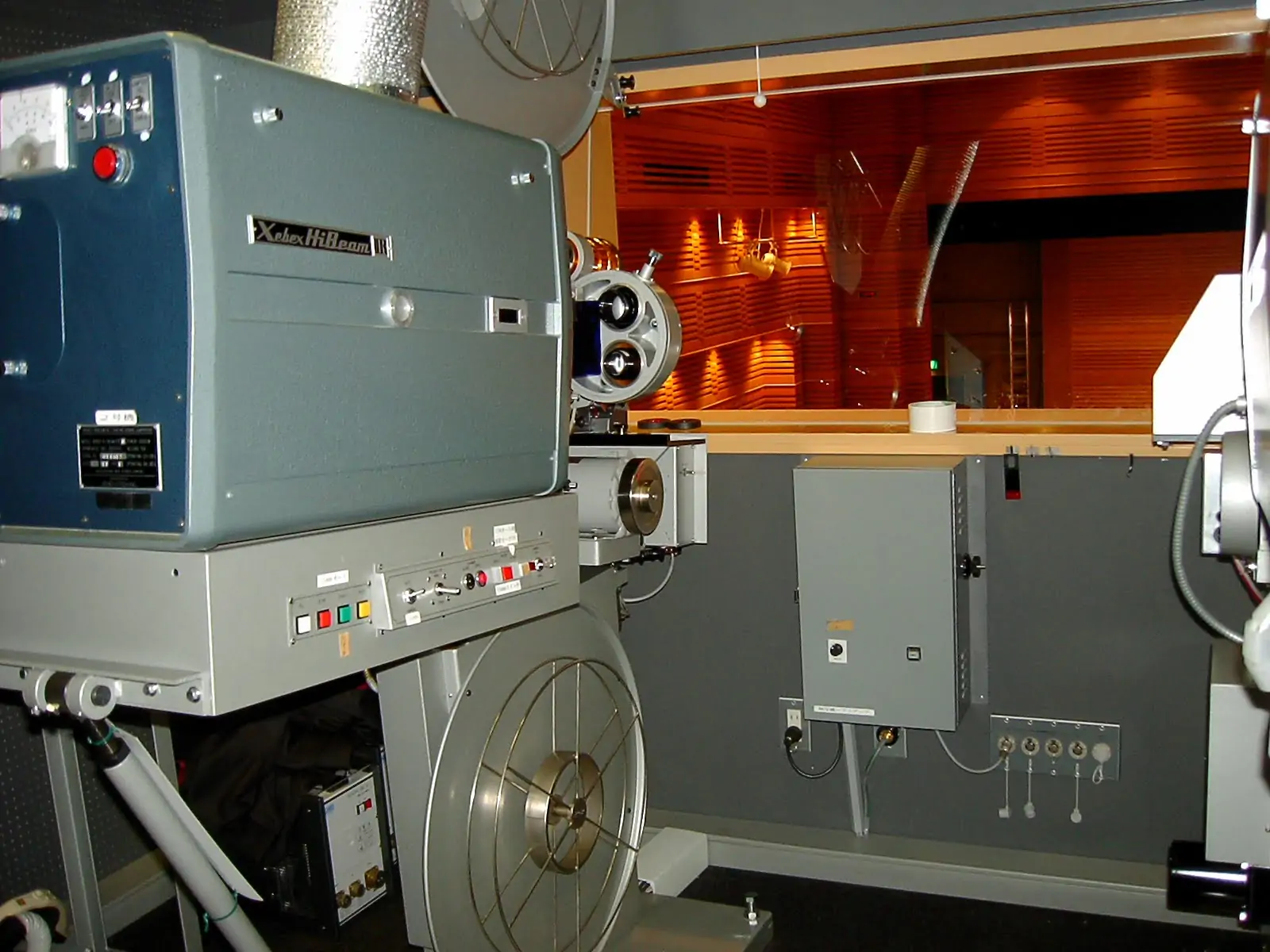

映写機が活躍していた時代、映像は映画館や学校、企業などでスクリーンに映し出されていました。
現在では、映像技術の進化により、フィルムはデジタルへ、映写機はプロジェクターへと変わり、映像は空間全体を演出するものへと発展しています。

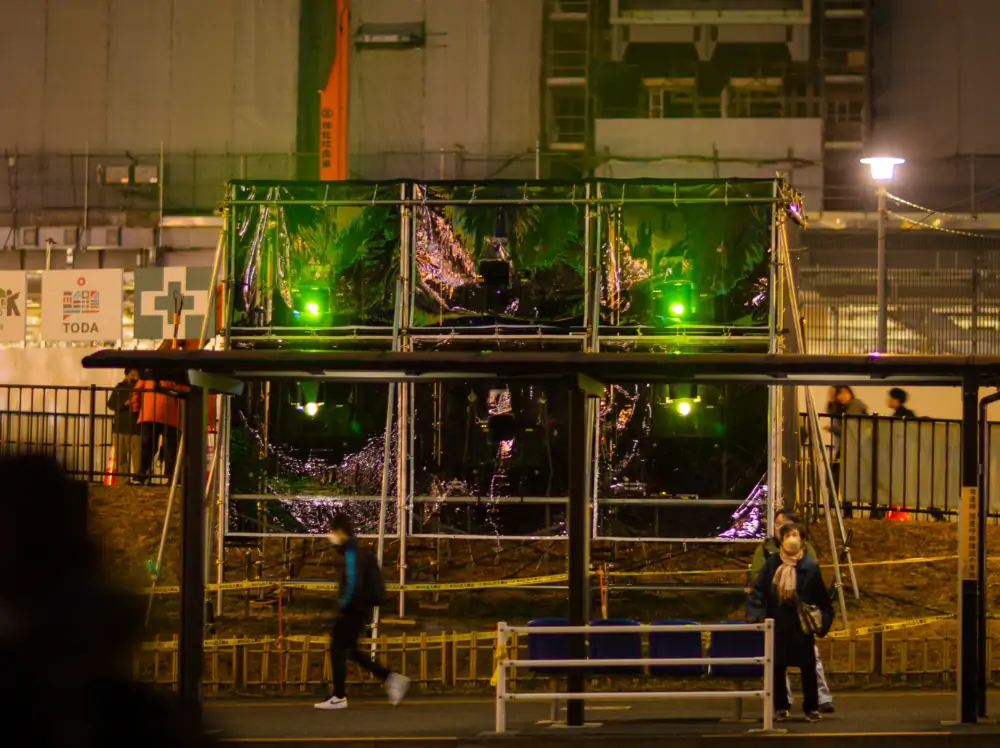

現在、タケナカでは展示会や企業イベント、商業施設など、さまざまな現場で映像演出を手掛けています。

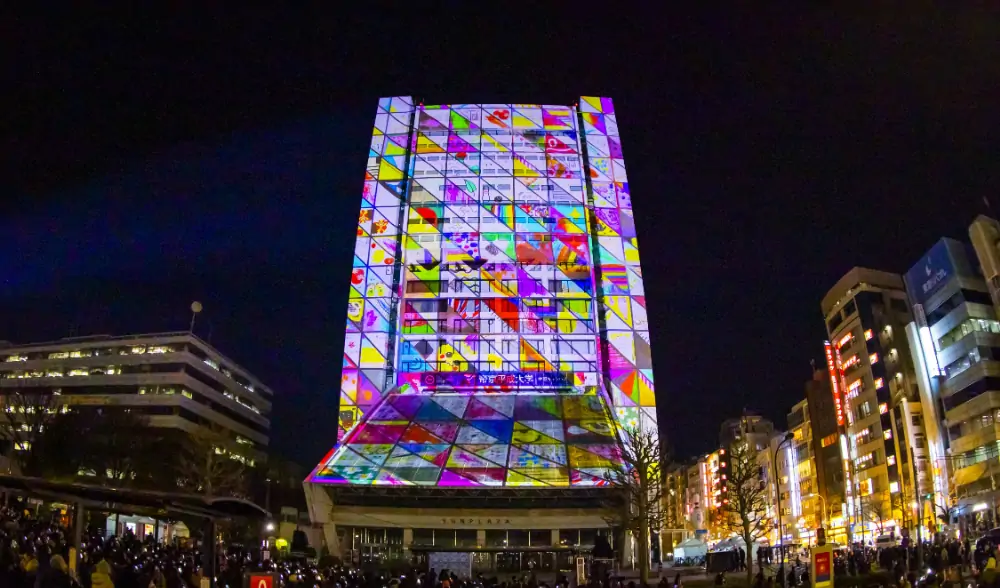

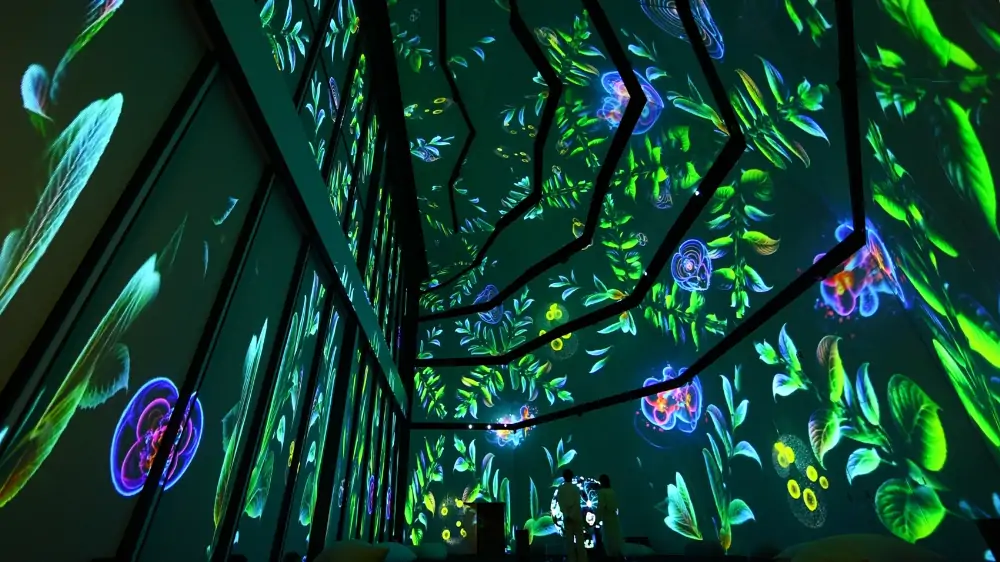

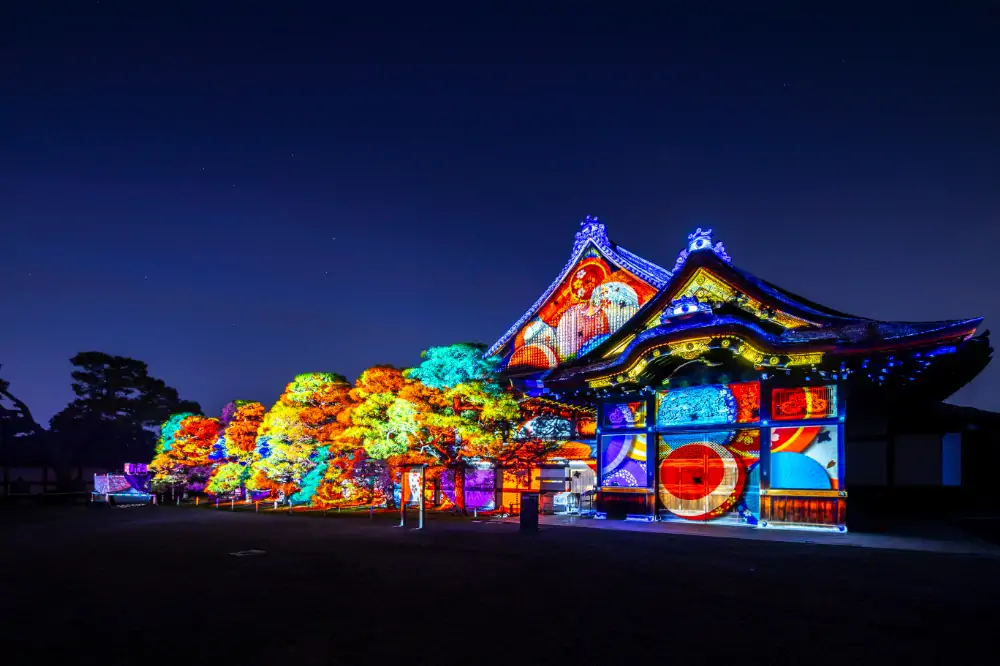

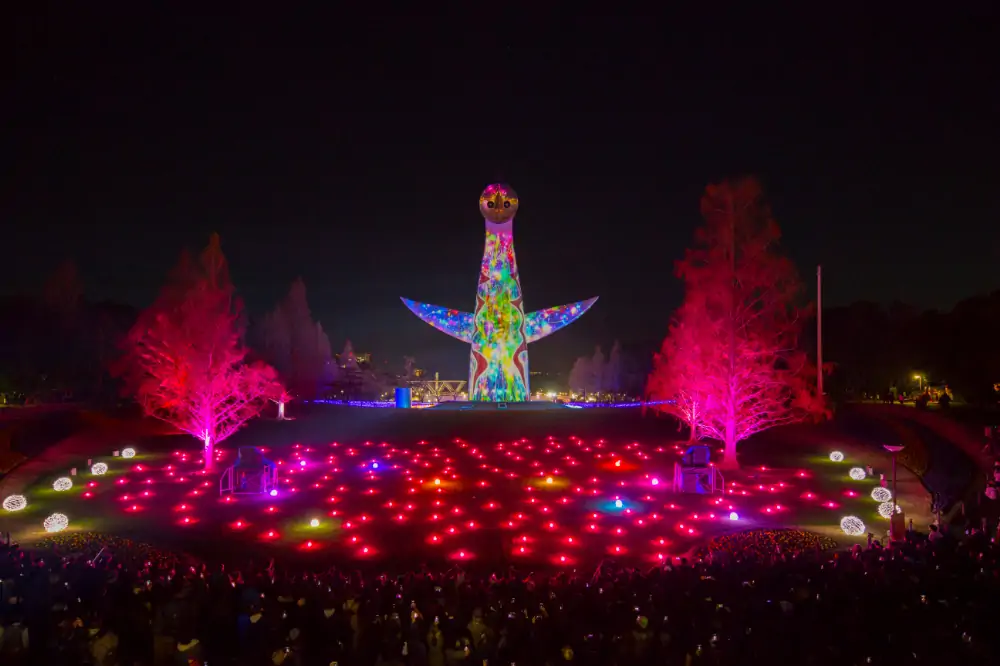

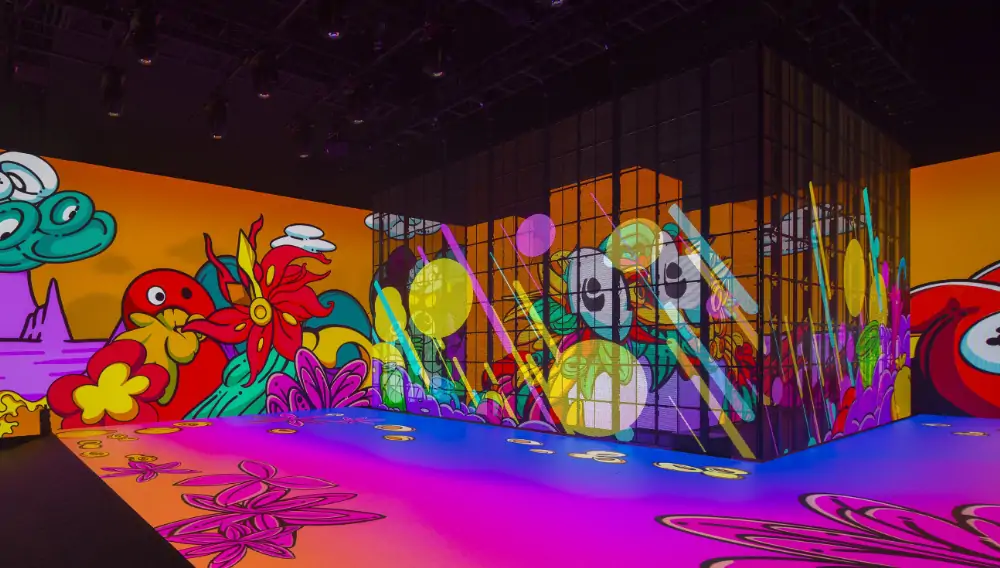

大型スクリーンへの映像投影に加え、LEDディスプレイやプロジェクションマッピング、映像・音響・照明を組み合わせたイマーシブ空間など、多様な映像表現を提供しています。
機材や表現方法は変わっても、「映像で伝える」という役割は、映写機の時代から変わっていません。
今回復元した3台の映写機は、映像技術の歴史を伝える貴重な機材です。
映写機から現在の空間演出へと続く技術の歩みを知ることで、映像表現の進化を感じることができます。
タケナカはこれからも、培ってきた技術を大切にしながら、新しい映像体験を創り続けていきます。
最終章 100年の歴史を、次の100年へ
100年前、映写機は映画館や学校、企業などで映像を届けるために活躍していました。
現在では、プロジェクターやLEDディスプレイ、プロジェクションマッピング、イマーシブ空間など、映像技術は大きく進化しています。
機材や表現方法は変わりましたが、より良い映像体験を届けたいという想いは、今も変わっていません。
今回の復元では、メーカーがなく、交換できる部品も限られる中で、部品を探し、必要に応じて加工しながら作業が進められました。
映写機をよみがえらせることができたのは、長年培われてきた技術や経験が受け継がれていたからです。
この復元プロジェクトは、映写機を展示するだけでなく、映像技術の歴史と、それを支えてきた技術を次の世代へ伝える取り組みにもなりました。
タケナカは100年の歴史を未来へつなぎ、これからも映像を通じて新しい体験を届けていきます。
