各種LEDのご案内

  • 一覧

  • LEDについて

    LEDの特長

    LED(Light Emitting Diode)は発光ダイオードとも呼ばれる半導体素子です。 その半導体素子を、制御回路を搭載して1つのユニットとして取り扱えるようにまとめたものを モジュール と呼び、モジュールが組み合わさったものが1つのLEDパネルです。

    LEDパネルを縦と横に組み合わせていくことで、好きな大きさのモニターを作り、そこに映像を映し出すことができます。 最近は街頭の広告や大型イベント等、様々な場所でLEDモニターが使用されるようになりました。

    LEDモニターは非常に高輝度で、周りの環境に縛られることなく、鮮明な映像を実現します。 LEDパネルはLED素子1粒1粒が集合してできており、その1粒の大きさはピクセルピッチと呼ばれ、 よりピクセルピッチの細かいものが高精細 な映像を実現します。
    とはいえ、ピクセルピッチや仕様によって用途と金額も異なるため、 使用環境によって視認距離や画面サイズ、解像度、費用対効果を考慮して決める必要があります。

    CREATELEDのLEDパネル

    LEDピクセルピッチ比較

    より近くから見る場合、高精細な映像を出したいという場合は、よりピクセルピッチの細かいLEDをおすすめします。 ピクセルピッチが細かいほど高画質な動画・静止画に適しており、画面に接近してもLEDモニター特有のドット感が少なく、非常に鮮明な映像表示を可能にします。

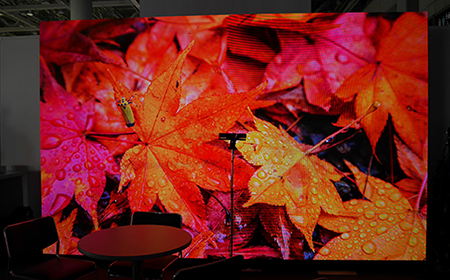

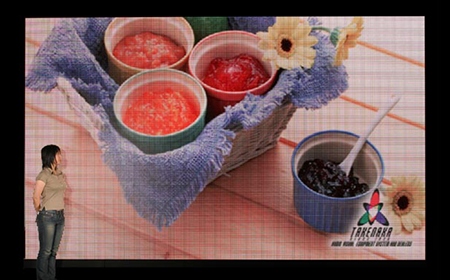

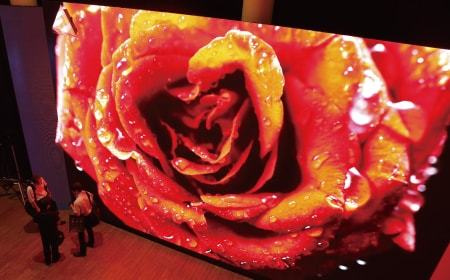

    屋内での使用例

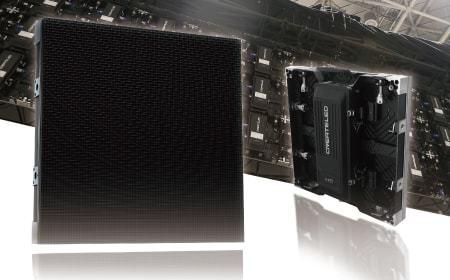

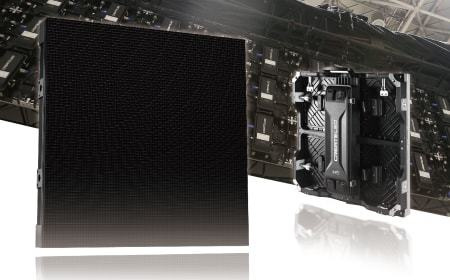

    CREATELEDのLEDパネルのモジュール

    高輝度、広色域、広視野角のため、周囲の照明環境に縛られず、限られたスペースでも映像をはっきりと見せることができます。

    ・周りが明るく、プロジェクターだと見えづらい
    ・モニターでは小さすぎる
    ・場所をとりたくない
    ・幅広い角度で見せたい

    こういった様々なご要望から、環境に適したモニターをお選びいただけます。
    お気軽にご相談ください。

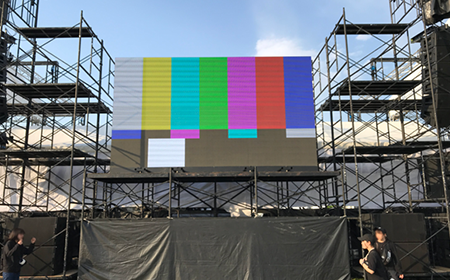

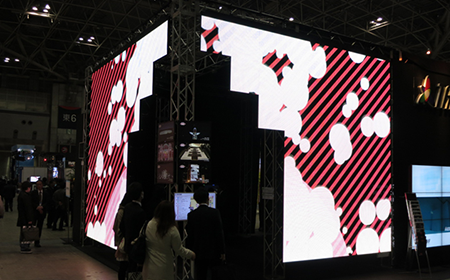

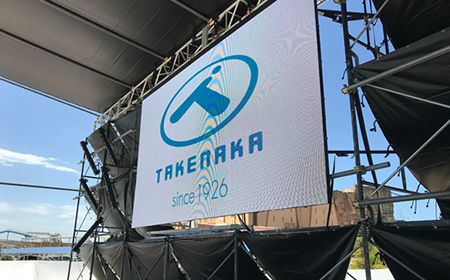

    屋外での使用例

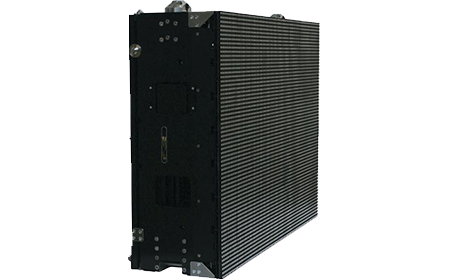

    屋外対応LED

    LEDは周りの明るさや照明環境に左右されにくいという特長があるので、屋外でも活躍します。 液晶モニターやプロジェクターから投射するスクリーンでは表現できない迫力と明るさを実現します。

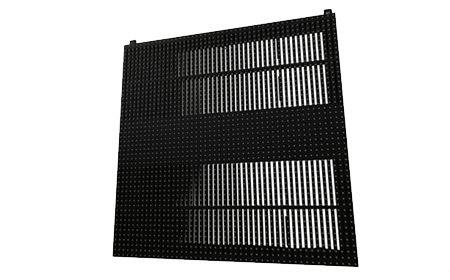

    写真は屋外対応、ピクセルピッチ12mmのLED(MeshDuoLED12)を上から吊っています。

    LEDモニターサイズ目安

    AirMAG-2(2.6mmピッチ屋内用LEDモニター)もしくはAirMAG-3(3.9mmピッチ屋内用LEDモニター)を使った場合のおよその大きさと必要パネル数の一覧です。

    画面サイズ(インチ)   縦(m)     横(m)   パネル数(枚)  面積(㎡)
    4:3 50 0.76 1.01 2 0.76
    70 1.06 1.42 6 1.5
    100 1.52 2.03 12 3.08
    130 1.98 2.64 20 5.22
    160 2.43 3.25 30 7.89
    200 3.04 4.06 48 12.34
    230 3.5 4.67 63 16.34
    270 4.11 5.48 88 22.52
    300 4.57 6.09 108 27.83
    16:9 50 0.66 1.1 2 0.5
    90 1.12 1.98 8 2
    120 1.49 2.65 15 3.75
    160 1.99 3.53 28 7
    200 2.48 4.42 40 10
    250 3.11 5.52 66 16.5
    280 3.48 6.18 72 21
    320 3.98 7.07 112 28
    360 4.48 7.95 135 33.75
    400 4.97 8.83 170 42.5
    440 5.47 9.72 209 52.25
    480 5.97 10.6 252 63
    520 6.47 11.49 299 74.75
    560 6.96 12.37 350 87.5
    600 7.46 13.25 390 97.5
  • お問い合わせ
  • シースルーLED
  • シースルーLED
  • シースルーLED
  • 特殊LED
  • シースルー

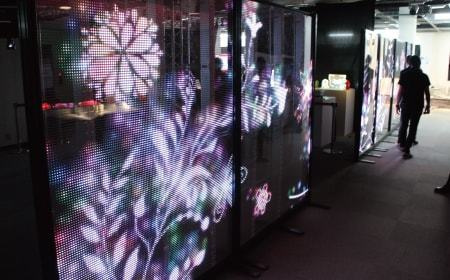

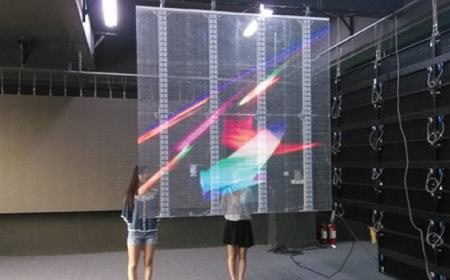

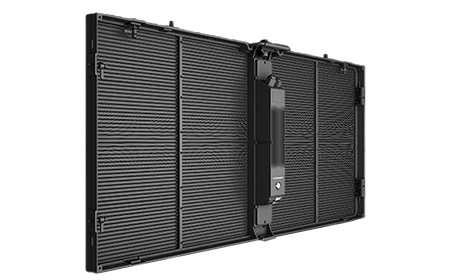

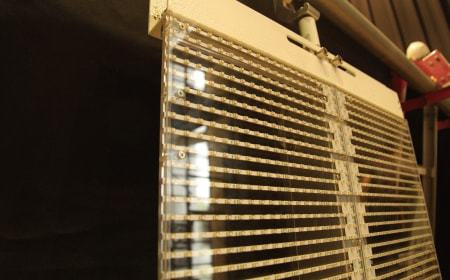

透過型LEDスクリーン G-12CL


■透過率60% 60%の透過率ながらも、細かい所まではっきりと見えます。
高解像度で鮮明な映像表現が可能です。

■軽くて、取り外しが簡単 重量8kg、厚さ8cmの軽量サイズで取り扱いやすくなっています。
LEDを個別に取り外して、ディスプレイサイズを自由な大きさにすることが可能です。

レンタル

12.5mmシースルーLED G12C-L 商品情報

商品写真

シースルーLED 仕様画像
シースルーLED 仕様画像 シースルーLED 仕様画像 シースルーLED 仕様画像

仕様

画素 ピクセルピッチ 12.5mm
解像度 6,400dot/㎡
LED SMD3535
キャビネット 寸法 500×1000×80mm
画面 重量(1パネルあたり) 8kg
リフレッシュレート 960Hz
水平/垂直視野角 140°
明るさ 3,500nits
電力消費量 最大600W/㎡
LED寿命 100,000時間以内
入力電圧 AC100~240V
入力周波数 50/60Hz
推奨視認距離 ≥12m

12.5mmシースルーLED G12C-L 使用事例

シースルーLED 事例画像
シースルーLED 事例画像 シースルーLED 事例画像 シースルーLED 事例画像 シースルーLED 事例画像
  • ボックスLED 3.9mmAirMAGICBOX
  • ボックスLED 3.9mmAirMAGICBOX
  • ボックスLED 3.9mmAirMAGICBOX
  • 特殊LED
  • ボックス

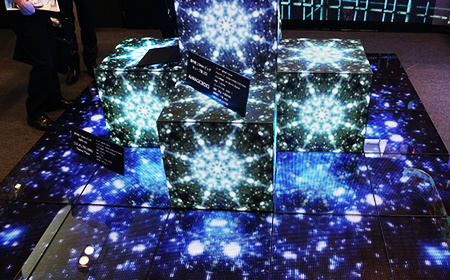

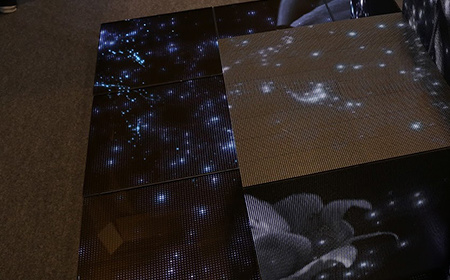

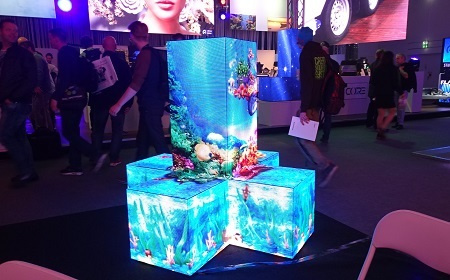

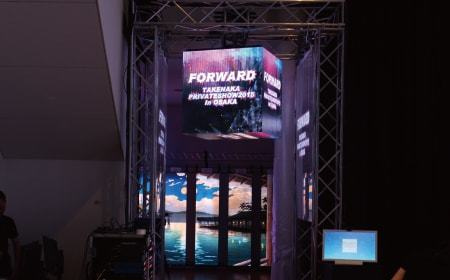

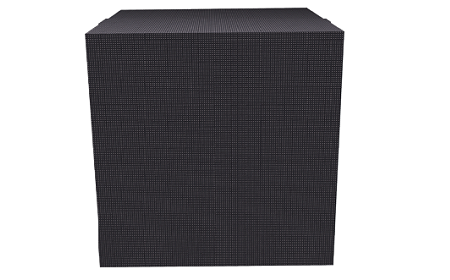

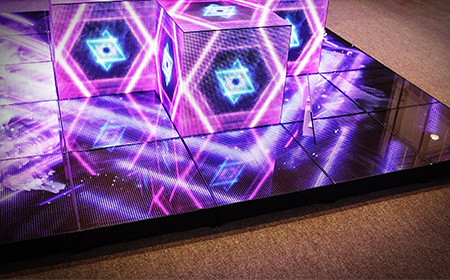

3.9mm屋内用キューブ型LEDディスプレイ AirMAGICBOX

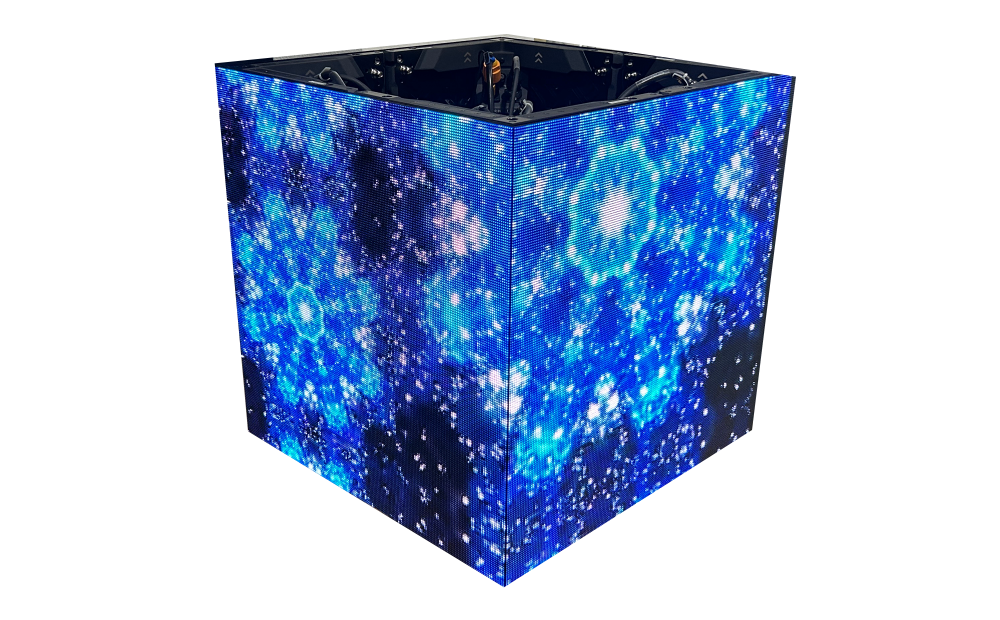

■ボックス仕様のLED 立方体の6面LEDに映像を出力でき、さらに複数のボックスLEDを
組み合わせることにより様々な立方体をくみ上げることができます。

■画期的な構造 フレームにディスプレイ部分をマグネットで貼り付けることができ、
施工完了後でも簡単にモジュールの交換ができます。

■SMD 3 in 1 LEDディスプレイ 高解像度で鮮明な映像表現が可能です。

※7.8mm床置きLED追加予定です。

レンタル

3.9mm屋内用キューブ型LEDディスプレイ AirMAGICBOX 商品情報

商品写真

ボックスLED 3.9mmAirMAGICBOX 仕様画像
ボックスLED 3.9mmAirMAGICBOX 仕様画像 ボックスLED 3.9mmAirMAGICBOX 仕様画像 ボックスLED 3.9mmAirMAGICBOX 仕様画像 ボックスLED 3.9mmAirMAGICBOX 仕様画像

仕様

画素 ピクセルピッチ 3.9mm
LED SMDタイプ
解像度 65,536Pixel/㎡
 画面  重量 28kg
寸法 500×500×529mm
リフレッシュレート 600-2,000Hz
垂直視野角 130°
水平視野角 130°
明るさ 1,100nits
コントラスト比 4000:1
電力消費量 140W/面 ※1ボックス最大6面
スキャンタイプ 1/16scan
LED寿命 100,000時間以内
入力電圧 AC100~240V
入力周波数 50/60Hz
湿度 0~90%RH
信号処理 16bit/color
色範囲 281兆色

3.9mm 屋内用キューブ型 LEDディスプレイ AirMAGICBOX 使用事例

ボックスLED 3.9mmAirMAGICBOX 事例画像
ボックスLED 3.9mmAirMAGICBOX 事例画像 ボックスLED 3.9mmAirMAGICBOX 事例画像 ボックスLED 3.9mmAirMAGICBOX 事例画像 ボックスLED 3.9mmAirMAGICBOX 事例画像
  • ボックスLED AirMAGICBOX
  • ボックスLED AirMAGICBOX
  • ボックスLED AirMAGICBOX
  • 特殊LED
  • ボックス

5.2mm屋内用キューブ型LEDディスプレイ AirMAGICBOX


■ボックス仕様のLED 立方体の6面LEDに映像を出力でき、さらに複数のボックスLEDを
組み合わせることにより様々な立方体をくみ上げることができます。

■画期的な構造 フレームにディスプレイ部分をマグネットで貼り付けることができ、
施工完了後でも簡単にモジュールの交換ができます。

■SMD 3 in 1 LEDディスプレイ 高解像度で鮮明な映像表現が可能です。

5.2mm屋内用キューブ型LEDディスプレイ AirMAGICBOX 商品情報

商品写真

ボックスLED AirMAGICBOX 仕様画像
ボックスLED AirMAGICBOX 仕様画像 ボックスLED AirMAGICBOX 仕様画像 ボックスLED AirMAGICBOX 仕様画像

仕様

画素 ピクセルピッチ 5.2mm
LED SMDタイプ
解像度 36,864Pixel/㎡
 画面  重量 28kg
寸法 500×500×529mm
リフレッシュレート 600-2,000Hz
垂直視野角 120°
水平視野角 140°
明るさ 1,100nits
コントラスト比 4000:1
電力消費量 最大100W/ボックス
スキャンタイプ 1/12scan
LED寿命 100,000時間以内
入力電圧 AC100~240V
入力周波数 50/60Hz
湿度 0~90%RH
信号処理 16bit/color
色範囲 281兆色

5.2mm 屋内用キューブ型 LEDディスプレイ AirMAGICBOX 使用事例

ボックスLED AirMAGICBOX 事例画像
ボックスLED AirMAGICBOX 事例画像 ボックスLED AirMAGICBOX 事例画像 ボックスLED AirMAGICBOX 事例画像 ボックスLED AirMAGICBOX 事例画像
  • タケナカオリジナル LED回転台
  • タケナカオリジナル LED回転台
  • タケナカオリジナル LED回転台
  • 関連機材
  • 回転演出

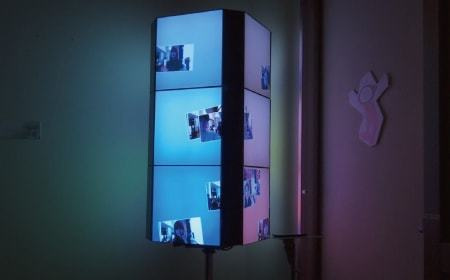

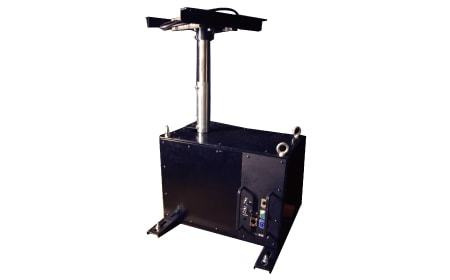

TAKENAKA Rotation Mechanism TRM-01


■タケナカオリジナルのLED回転式装置 LEDへの電力供給と映像出力が可能な機構です。
回転方向、速度をリモコンで調節することができます。

■自立型・天吊り型でさまざまな用途に対応 床に置いて自立できるほか、トラスに取り付けて天井に吊るす事も可能です。

TAKENAKA Rotation Mechanism TRM-01 商品情報

商品写真

タケナカオリジナル LED回転台仕様画像
タケナカオリジナル LED回転台仕様画像 タケナカオリジナル LED回転台仕様画像 タケナカオリジナル LED回転台仕様画像 タケナカオリジナル LED回転台仕様画像

仕様

駆動部電源容量 AC100VSA 平行プラグ
回転負荷送り電源容量 AC200/100V 20A
1回路D型 20Aプラグ
入力コネクタ CAT6 RJ45コネクタ×1
吊り耐荷重 90kg
自立時耐荷重 90kg
延長パイプ 最長約560mm、440mm可能
本体重量 約40kg

TAKENAKA Rotation Mechanism TRM-01 使用事例

タケナカオリジナル LED回転台事例画像
タケナカオリジナル LED回転台事例画像 タケナカオリジナル LED回転台事例画像 タケナカオリジナル LED回転台事例画像
  • 特殊LED 三角錐LED
  • 特殊LED 三角錐LED
  • 特殊LED 三角錐LED
  • 特殊LED
  • 三角錐

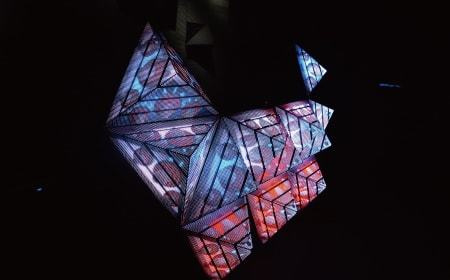

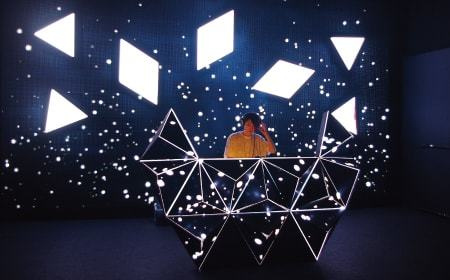

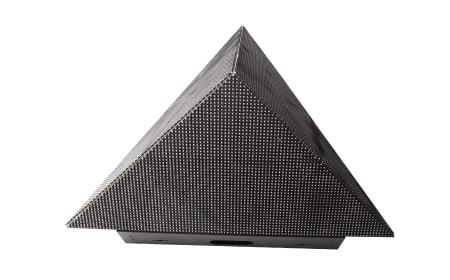

LED Smart Module COL-PA-615-0005


■高いデザイン性と機能性 三角錐の独創的なフォルムが、LED演出の可能性を広げます。
電源、コントロールシステムに加え、時間と手間のかからない
ファストロックシステムで素早く簡単に設置することができます。

■組み合わせ自由自在 簡単に組み合わせることができるため、場所・条件に応じて様々な演出にご使用いただけます。

■鮮明な映像を実現 ピクセルピッチ6.15mmで映像を細部まで表現することが可能です。

レンタル

LED 3D Smart Module(三角錐) COL-PA-615-0005 商品情報

商品写真

三角錐LED 仕様画像

仕様

三角錐LED 仕様画像 三角錐LED 仕様画像 三角錐LED 仕様画像 三角錐LED 仕様画像
画素 ピクセルピッチ 6.15mm
解像度 26,439Pixel/㎡
キャビネット 寸法 640×640×312mm
画面 リフレッシュレート >300Hz
明るさ 2,000CD/㎡
電力消費量 最大219W
階調 4096level
使用温度 -20℃~+60℃
LED寿命 30,000時間以内
電源 AC110~220V,50/60HZ
信号転送 LANケーブル
入力周波数 50/60Hz

LED 3D Smart Module(三角錐) COL-PA-615-0005 使用事例

三角錐LED 事例画像
三角錐LED 事例画像 三角錐LED 事例画像 三角錐LED 事例画像 三角錐LED 事例画像
  • LEDディスプレイ AirMAG-2
  • LEDディスプレイ AirMAG-2
  • LEDディスプレイ AirMAG-2
  • LEDモニター
  • 2.6mmピッチ

屋内用2.6mmLED AirMAG-2 CREATELED


■高精細2.6mmピッチ ピクセルピッチ2.6mmの高精細、平米あたり147,456Pixelsの解像度、3000:1の高コントラスト比でLEDディスプレイとは思えない鮮明な映像を実現。
視認距離最短5m、視野角は水平140°と垂直160°までカバーし、省スペースの展示会から大会場のイベントまで対応可能です。

■モジュール交換はドライバー不要 モジュールはLEDタイルにマグネットで貼り付けるという画期的な構造を採用しており、施工完了後でも容易にモジュールの交換が可能に。
現場で起こりがちなトラブルを回避できる安心設計です。
(LED前面からの交換を想定した専用のマグネットツールをご用意しております。)

■少人数設営でコスト削減 自立・吊り下げ共に縦方向に20枚までの耐荷重を保証し、高さ10mの巨大ディスプレイも実現可能。
また、本体のガイドフレーム、精密な接合ピンにより、設営人数の違いによる仕上がりの差もほとんど出ません。
1タイル9.0kgと軽量なため、少人数での設営が可能です。

レンタル

屋内用2.6mmLED AirMAG-2 商品情報

商品写真

LEDディスプレイ AirMAG-2 仕様画像
LEDディスプレイ AirMAG-2 仕様画像 LEDディスプレイ AirMAG-2 仕様画像 LEDディスプレイ AirMAG-2 仕様画像 LEDディスプレイ AirMAG-2 仕様画像

仕様

画素 ピクセルピッチ 2.6mm
LED SMDタイプ
解像度 147,456Pixel/㎡
モジュール 外形寸法 250×250mm
表示領域 96×96pixel
キャビネット 寸法 500×500×100mm
キャビネット表示領域 192×192Pixel
画面 重量(1パネルあたり) 9kg
重量(1㎡あたり) 36kg
色範囲 281兆色
リフレッシュレート 600-3,000Hz
垂直視野角 160°
水平視野角 140°
明るさ 1,000nits
コントラスト比 3000:1
IP 屋内用
電力消費量 最大140W/パネル
駆動方式 1/24scan
グレースケール 16ビット
LED寿命 100,000時間以内
入力電圧 AC100~240V±10%
入力周波数 50/60Hz

屋内用2.6mmLED AirMAG-2 使用事例

LEDディスプレイ AirMAG-2 事例画像
LEDディスプレイ AirMAG-2 事例画像 LEDディスプレイ AirMAG-2 事例画像 LEDディスプレイ AirMAG-2 事例画像 LEDディスプレイ AirMAG-2 事例画像
  • LEDディスプレイ AirMAG-3
  • LEDディスプレイ AirMAG-3
  • LEDディスプレイ AirMAG-3
  • LEDモニター
  • 3.9mmピッチ

屋内用3.9mmLED AirMAG-3 CREATELED


■高精細3.9mmピッチ ピクセルピッチ3.9mmの高精細、平米あたり65,536Pixelsの解像度、 4000:1の高コントラスト比でLEDディスプレイとは思えない鮮明な映像を実現。
視認距離最短5m、水平・垂直視野角共に160°までカバーし、省スペースの展示会から大会場のイベントまで対応可能です。

■モジュール交換はドライバー不要 モジュールはLEDタイルにマグネットで貼り付けるという画期的な構造を採用しており、施工完了後でも容易にモジュールの交換が可能に。
現場で起こりがちなトラブルを回避できる安心設計です。
(LED前面からの交換を想定した専用のマグネットツールをご用意しております。)

■少人数設営でコスト削減 自立・吊り下げ共に縦方向に20枚までの耐荷重を保証し、高さ10mの巨大ディスプレイも実現可能。
また、本体のガイドフレーム、精密な接合ピンにより、設営人数の違いによる仕上がりの差もほとんど出ません。
1タイル10.5kgと軽量なため、少人数での設営が可能です。

レンタル

屋内用3.9mmLED AirMAG-3 商品情報

商品写真

LEDディスプレイ AirMAG-3 仕様画像
LEDディスプレイ AirMAG-3 仕様画像 LEDディスプレイ AirMAG-3 仕様画像 LEDディスプレイ AirMAG-3 仕様画像 LEDディスプレイ AirMAG-3 仕様画像

仕様

画素 ピクセルピッチ 3.9mm
LED SMDタイプ
解像度 65,536Pixel/㎡
モジュール 外形寸法 250×250mm
表示領域 64×64pixel
キャビネット 寸法 W500×H500×T115mm
キャビネット表示領域 128×128Pixel
素材 ダイキャストアルミフレーム
質量 10.5kg
6台収納時重量 約100kg
画面 コントロールシステム Nova
色範囲 281兆色
リフレッシュレート 600-4,000Hz
推奨視認距離 5m
垂直視野角 160°
水平視野角 160°
明るさ 1,000nits
コントラスト比 4000:1
IP 屋内用
輝度調整 マニュアル:256レベル
オート:8レベル
電力消費量 最大178W/パネル
平均80W/パネル
駆動方法 1/16scan
グレースケール 16ビット
LED寿命 100,000時間以内
入力電圧 AC100~240V
入力周波数 50/60Hz
フレームレート 90フレーム/秒
欠陥率 0.0002
データ転送方法 RJ45
湿度 0~90%
平均故障間隔 10,000時間
色温度 6500±500
温度照合 16センサー/モジュール
(過剰に熱しないように注意すること)
制御方法 コンピュータモニタ
または他の入力システムと同期
48ビットカラー
サポートモード VGA,1,280×1,024コンピュータと
同期して表示されdot by dot対応
距離制御 100m(デジタル信号)
光ファイバー伝送:100m-20km
動作環境 友好的なUIを持つWindows
(WIN2000、WINXP)
および二次開発のためのインターフェイス。

屋内用3.9mmLED AirMAG-3 使用事例

LEDディスプレイ AirMAG-3 事例画像
LEDディスプレイ AirMAG-3 事例画像 LEDディスプレイ AirMAG-3 事例画像 LEDディスプレイ AirMAG-3 事例画像 LEDディスプレイ AirMAG-3 事例画像
